HK-ZRD母线残压保持装置

电力系统在运行过程中，由于雷击、短路故障重合闸、企业外部或内部电网故障、大型设备启动等原因，会造成电压瞬间较大幅度波动或者短时断电又恢复，这种现象通常称为“晃电”。随着电网并网、环网的日益扩大，以及馈电变压器容量增大带来的配出回路的增多，“晃电”的现象越来越频繁。当“晃电”造成电压跌幅超过20%或持续时间超过20mS，就会使变频器或接触器控制的电动机停止运行，从而给工业生产带来巨大的影响。

本公司最新开发的母线残压保护装置（HK-ZRD)就是在系统发生“晃电”现象时，快速响应，使用母线电压幅值保持在90%以上或母线低电压持续时间 ≤20mS。

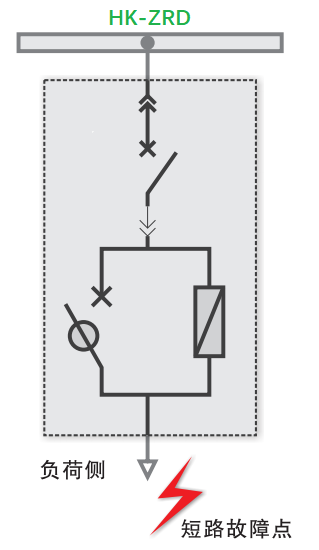

本装置主要由快速断路器、高速控制器、限压阻抗等构成.电力系统正常运行期间，本装置内部快速断路器处于合闸位置，整个装置呈零阻抗状态，表现为无压降，无损耗，不产生漏磁场，不会对企业其他设备产生干扰。

当发生短路故障时，高速控制器通过专用电流互感器实时监测系统电流，高速控制器采用快速运算，在2ms内实现故障电流的精确预测并发出快速断路器的分闸指令，快速断路器接收分闸指令后，在5ms内快速开断短路电流同时投入限压阻抗，使得整个装置呈高阻抗状态，不仅大幅度降低短路电流幅值，并将母线电压迅速抬升至额定电压的90%以上， 从而保证了其他无故障支路敏感负载的正常工作。

当短路故障排除后，高速控制器通过电流互感器检测出系统短路故障消除，发出快速断路器合闸指令，快速断路器在20ms内完成合闸，自动切除限压阻抗，使整个装置呈现零阻抗状态，系统恢复初始状态正常运行。
