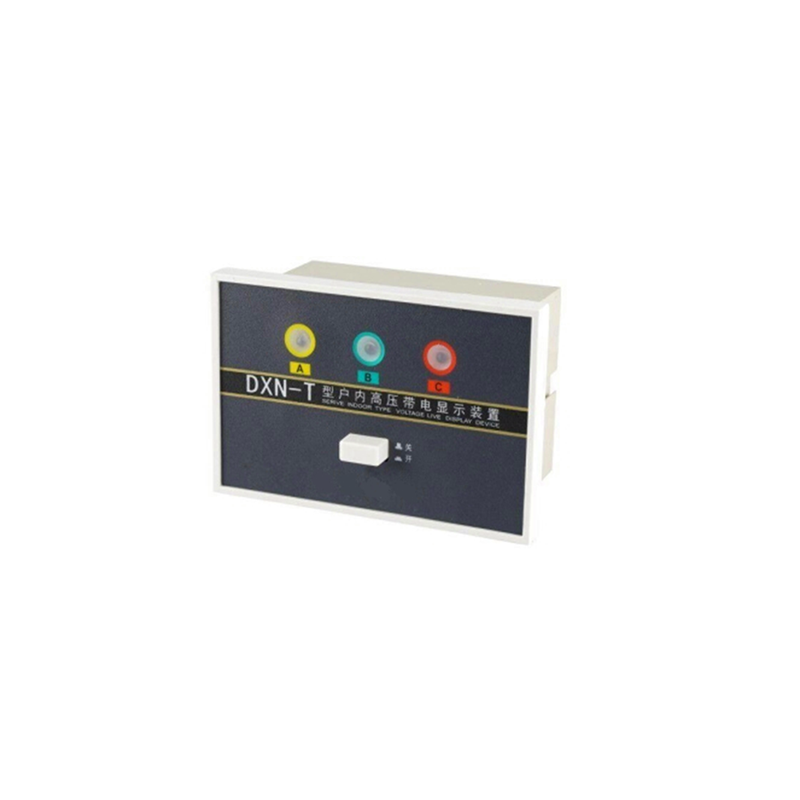

DXN系列户内高压带电显示装置

一、概述

本带电显装置由三个传感器与一个显示器经导线连接而成。使用于额定电压40.5KV及以下、额定频率50HZ的高压开关设备上，既可反映回路带电状态，还可与电磁锁配合，实现强制闭锁关手柄、网门等，达到防止误操作，误入带电间隔。传感器采用环氧树脂APG压力凝胶工艺一次成型，它与传统的环氧树脂浇注和SMC压制的传感器相比，最突出的优点是具有良好的电气性能，整体结构机械强度高，且尺寸精确，外观光滑、亮泽。显示器有提示型T(单双显示)和强制闭锁型Q，单显示型是配以一台显示器，以灯光显示传感器设置处电压存在状态:双显示是配以二台显示器，分别安装在开关柜不同侧面。强制闭锁型不但具备提示功能，还可控制电磁锁实现强制闭锁，提高开关柜防误性能。

二、适用苑围和特征

户内高压带电显示装置由三个传感器和一个显示器经号线连接组成。适用于额定频率50Hz，额定电压40．5kV以下的户内高压电气设备上，既可反映回路带电状况,还可与电磁锁配合，实现强制闭锁开关手柄、阀门等。带电显示和强制闭锁均受同一高压信号所控制，但电路系统又是相互独立、互不干扰，只要高压回路带电，即使显示电路和闭锁电路同时出故障，电磁锁仍处于闭锁状态，达到防止误操作，误入带电间隔。
