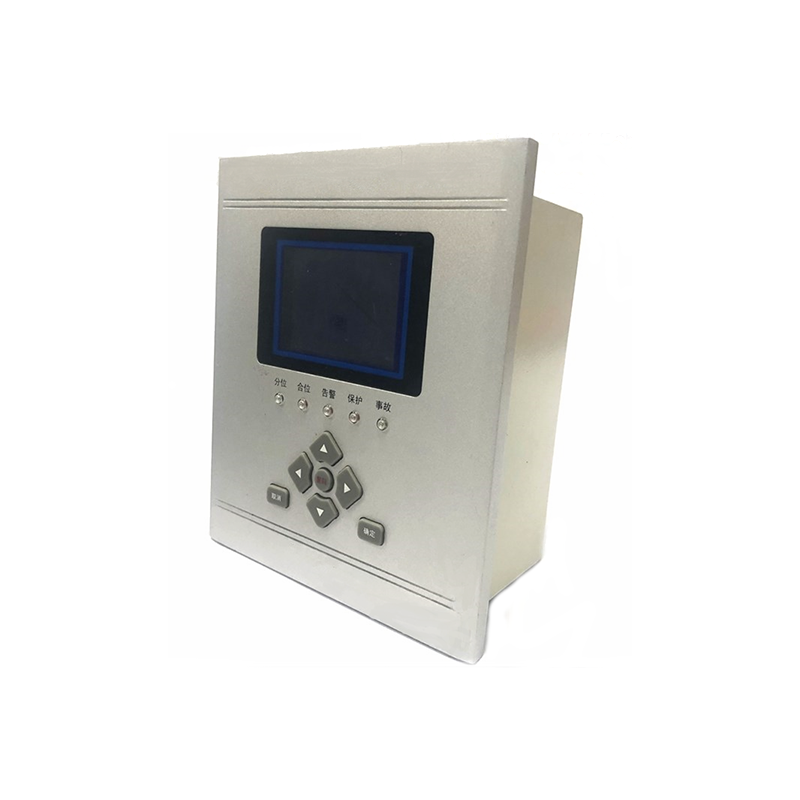

HZ100系列综合微机保护测控装置

一、概述

HZ系列微机保护测控装置是在总结多年从事发电厂、变电站综合自动化系统研究、开发、设计及生产、服务经验的基础上，充分吸收了国内外同类产品的成功经验，采用系统化设计思想，测控、保护、通信网络整体设计，统一开发的新型电厂、变电站综合自动化产品。该系列微机保护装置具有直接面向用户的开放式软硬件系统、分散分布式安装与集中组屏相结合的安装方式等特点;突出解决了微机保护装置在恶劣环境下长期可靠运行问题和常规控制、测量、通讯与信号的兼容性问题以及系统设计、调试、运行的快速化、简单化、智能化和习惯性问题。该系统从变电站整体出发，统一考虑保护、监测、控制、远动、直流和五防等功能，避免了功能装置重复配置等弊病，既减少投资，又有利于变电站运行管理和维护，可直接安装于高低压开关柜上替代传统继电器保护和测量仪表，也可集中组屏安装于集控室内，增加了变电站的可操控性、可扩展性和灵活性，极大地提高了变电站综合自动化系统的智能化水平。

二功能特点

应用范围

HZ100综合微机保护装置：

进（馈）线保护       母联分段保护

变压器保护         电动机保护

电容器保护

HZ100BT微机保护装置：

进线备自投保护       母联备自投保护

主要特点

1.采用高性能32位数字信号处理器（DSP），提供强大的运算处理能力，电路设计精洁，配备工业级元件，保障装置稳定可靠运行。

2.特有的元件级-工程级-用户级三级编程模式，元件类型现场可设定。开关量输入、继电器输出可编程。

3.高速、高精度交流信号测量，采样频率达1600Hz。在毫秒级完成多个交流信号FFT计算。取样数值有数字化校正，并能有效抑制噪声与偏移。

4.强大的矢量化计算方法，可得到多种派生交流信号特征，包括正、负、零序，相-线变换，角度，阻抗，功率等。

5.能够连续记录 30 次事件，具有故障时间、类型、峰值的保护动作全事件记录。

6.采用图形液晶显示屏（128x64），图形、图标和全中文显示。

7.主要信号回路配有电磁干扰吸收元件，可满足恶劣电磁环境下的工作环境。

8.增强的MODBUS通信接口，除正常数据之外，还可传输实时波形、矢量数据等。

9.完善的自检功能，包括整定参数，记录，操作回路，电流、电压回路等异常监视。

10.全封闭薄型金属机箱，防水、防尘，并具有很强的抗静电、电磁干扰能力；即可分布式就地安装在开关柜上，也可集中组屏。

11.表面贴工艺，重要器件（如电源模块、互感器、继电器、液晶显示器、接线端子等）

12.均采用国内外知名企业的成熟产品，保证装置平均无故障时间大于100,000 小时。
